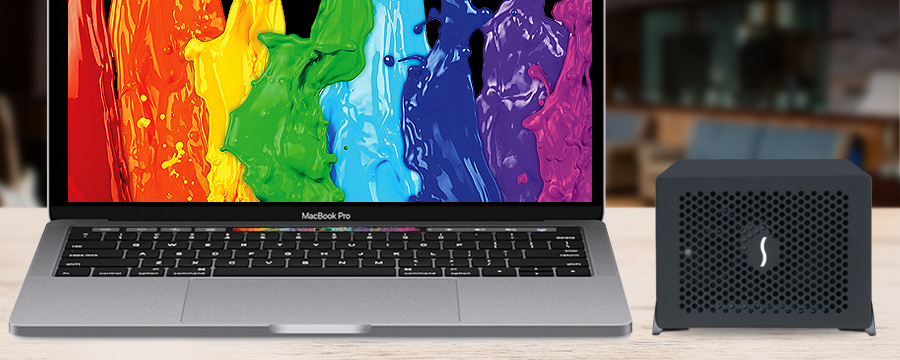

Echo Express SE III with MacBook Pro

Connectez trois cartes PCIe sur tout Mac avec ports Thunderbolt 3

PCIe Card and Notebook Icons

L’Echo Express SE III de Sonnet est un système d'extension Thunderbolt-vers-carte PCIe compact de bureau qui vous permet de connecter trois cartes PCIe professionnelles, y compris d'acquisition vidéo, d'interface audio, adaptateur SAS ou SATA, contrôleur Fibre Channel 16Gb ou 8Gb, Ethernet 10 Gigabit et RAID - simultanément sur tout Mac ayant un port Thunderbolt 3.

L'Echo Express SE III possède une interface Thunderbolt 3 à 40 Gbps, qui offre le double de la bande passante PCIe et la connectivité du Thunderbolt 2 et offre jusqu'à 2750 Mo/s de débit, ce qui lui permet de prendre en charge les cartes de capture et de traitement vidéo 4K, des cartes FC 16Gb et des cartes à double port 10GbE au maximum de leur performance(1)(2). Avec la possibilité de gérer des cartes PCIe ultra exigeantes et performantes, la possibilité de raccorder deux moniteurs 4K à 60Hz ou un moniteur 5K à 60Hz(3), ou de prendre en charge une vaste gamme de périphériques Thunderbolt(4) et USB(5), le Thunderbolt 3 constitue un bond en avant dans tous les domaines.



Caractéristiques

Connecte trois cartes PCIe sur tout Mac avec ports Thunderbolt 3 — Utilisez de multiples cartes PCIe haute performance en même temps

Trois slots PCIe — Accepte trois cartes pleine hauteur, mi-longueur+ (jusqu'à 19,7 cm de long), simple largeur, ou une carte double largeur plus une carte simple largeur

Interface Thunderbolt 3 à 40Gbps — Offre 2750 Mo/s de débit PCIe, doublant la performance du Thunderbolt 2

Deux ports Thunderbolt 3 (USB-C) Ports — Un port réservé pour connecter l'ordinateur ; le second port accepte le chaînage de 5 périphériques Thunderbolt(4) sur votre ordinateur, la connexion d'un périphérique USB(5), ou la connexion de deux moniteurs 4K ou un moniteur 5K(3)

Châssis robuste en aluminium — Procure une protection robuste et sécurisée

Ventilateur asservi par la température — Fonctionnement lent et silencieux avec des cartes ne chauffant pas, offre un meilleur refroidissement pour les cartes qui chauffent

Mode économie d'énergie — S'allume et s'éteint automatiquement avec l'ordinateur

Compatible avec presque toute carte compatible Thunderbolt 3 - et macOS — Fonctionne avec toute carte PCIe compatible Thunderbolt 3 - et macOS, ayant jusqu'à 19,7 cm de long

Câble Thunderbolt et ThunderLok inclus — Inclus un câble Thunderbolt 3 (40Gbps) de 0,5 m et un verrou ThunderLok 3 de câble Thunderbolt pour empêcher les déconnexions accidentelles de câble

Shadow


Trois slots PCIe

Les slots PCIe 3.0 x8 de l'Echo Express SE III acceptent trois cartes PCIe mi-longueur+, pleine hauteur, simple largeur, ou une carte simple largeur plus une carte double largeur.

Double-largeur ?

Certaines cartes spécifiques, telles que la carte HDSPe MADI FX de RME, la DeckLink 4K Extreme de Blackmagic Design, et la Lynx AES16e 50, utilisent une carte fille lui correspondant et procurant à la carte principale des connecteurs externes supplémentaires.

Echo Express SE III (Inside View)

Thunderbolt 3 — l'USB C qui fait tout !

L'Echo Express SE III possède deux ports Thunderbolt 3 (USB-C) ; le premier est utilisé pour la connexion à votre ordinateur, tandis que le second accepte le chaînage de cinq périphériques Thunderbolt supplémentaires sur un seul port de votre ordinateur(4). Le SE III est compatibles avec l'USB 3.1 Gen 2 à 10Gbps, vous pouvez donc connecter un périphérique USB au deuxième port en utilisant le câble ou l'adaptateur approprié. L'Echo Express SE III dispose également d'une parfaite compatibilité pour connecter deux moniteurs 4K à 60Hz ou un moniteur 5K à 60Hz(3). Pour les périphériques raccordés requérant plus de puissance, 15 watts sont fournis aux périphériques connectés alimentés par le bus(6).

One Port Delivers Up to 40Gbps Icon

Thunderbolt 3 Daisychain Diagram

Connectez l'ordinateur sur un port de l'Echo Express SE III – Thunderbolt 3 Edition, et chaînez jusqu'à 5 périphériques Thunderbolt supplémentaires (plus deux moniteurs 4K, un moniteur 5K ou un périphérique USB 3.0)

Echo Express SE III (Front View)Conception bien pensée

L'intérieur de l'Echo Express SE III est protégé dans une enveloppe extérieure en aluminium robuste et léger, ce qui donne un système de faible poids assez petit pour être transporté dans votre sac à dos, mais suffisamment robuste pour protéger les cartes PCIe installées en toute sécurité. Le châssis est ventilé à l'avant et à l'arrière pour faciliter le flux d'air sur les cartes, brassé par un ventilateur large, silencieux et asservi par la température pour refroidir efficacement le système, en accélérant ou ralentissant automatiquement si nécessaire — il n'y a pas à se demander quelle vitesse de ventilateur choisir. Les produits Sonnet Echo Express s'allumant ou s'éteignant automatiquement avec votre ordinateur, il n'y a pas d'interrupteur d'alimentation sur le châssis, ce qui permet de ne pas gaspiller d'énergie en oubliant de l'éteindre.

Aluminum and Power IconsUltra Quite Fan Icon

PCIe Card + Daughter Card Sizes

Accepte presque toute carte PCIe compatible Thunderbolt 3 - et macOS

Plus petit que l'Echo Express III-D - Thunderbolt 3 Edition, l'Echo Express SE III est cependant assez grand pour accepter presque toutes les cartes compatibles Thunderbolt 3 - et macOS®. Avec ses trois slots x8, le SE III accueille les cartes PCIe 3.0, PCIe 2.0 et PCIe 1.1 faisant jusqu'à 19,7 cm de long.

Vous avez une carte en tête mais vous n'êtes pas sûr qu'elle soit compatible ? Nous avons étroitement travaillé avec les fabricants de cartes PCIe pour établir une liste des cartes compatibles dans notre Tableau de compatibilité Thunderbolt des cartes PCIe. Ce tableau propose la liste des cartes qui ont été testées comme étant reconnues sur une connexion Thunderbolt et compatibles avec les exigences de la technologie Thunderbolt.

PCIe Card Thunderbolt Compatibility Chart



Thunderbolt 3 Cable and ThunderLok 3

Câble Thunderbolt 3 (40Gbps) et
ThunderLok 3 inclus

Pour brancher l'Echo Express SE III sur votre ordinateur, Sonnet inclus un câble Thunderbolt 3 (40Gbps) de 0,5 m, et un verrou Sonnet ThunderLok 3 Thunderbolt(7) pour sécuriser le câble sur le châssis Echo. Les déconnexions accidentelles de câble peuvent entraîner une perte de données. Le ThunderLok 3 de Sonnet est aisé à installer et à utiliser — glissez le juste sur un bout du câble, et branchez le connecteur et sécurisez le sur le châssis en tournant la molette. Du fait de son design unique, le ThunderLok demeure sur le câble et ne sera donc pas perdu lorsqu'il n'est pas utilisé.

Partenaires Thunderbolt de Sonnet

Sonnet travaille en étroite collaboration avec les partenaires suivant pour assurer la compatibilité Thunderbolt de leurs produits. Reportez-vous au Tableau de compatibilité cartes PCIe Thunderbolt pour une liste à jour des produits qui ont réussi le test de compatibilité Thunderbolt avec les produits Sonnet.

AdobeAJAAppleApogeeArecaATTOAudinateAvidBlack Magic DesignBlueFish 444CalDigitDeltacastExaSANFocusriteFusion ioHigh PointLynx Studio TechnologyMatroxMyricomNewer TechOWCREDRMESiennaSmall Tree Softron Media ServicesSolid State LogicStorageDNATandberg DataTolis GroupTools On AirUniversal Audio


Cartes PCIe, et matériel dans les photos à titre d'illustration ; éléments vendus séparément..
Voir l'onglet Spécifications Techniques pour les notes de renvoi
Référence
ECHO-EXP-SE3 Echo Express SE III Thunderbolt 3-to-PCIe Card Expansion System
Matériel
Garantie 1 an
Facteur de forme Système d'extension Thunderbolt 3-vers-carte PCIe de bureau
Connecteurs externes
  • Deux ports Thunderbolt 3
  • Port d'alimentation 12V
Slots d'extension
  • Deux PCIe 3.0 x8 mécanique (x8 éléctrique)
  • Un PCIe 3.0 x8 mécanique (x4 éléctrique)
Cartes PCIe supportées Trois cartes PCIe x8 mi-longueur (jusqu'à 19,7 cm de long), simple largeur, pleine hauteur
Compatibilité cartes PCIe(8) Vérifiez notre Tableau de compatibilité Thunderbolt des cartes PCIe pour une liste partielle de cartes PCIe compatibles
Alimentation
Universelle 120W, 100-240V, 50-60 Hz
Température de fonctionnement

0˚C à 35˚C (32˚F à 95˚F)

Dimensions (WxDxH) 16,5 x 27,9 x 11,7 cm (6,5 x 11 x 4,6 in.)
Poids   1,18 kg (2,6 lbs.)
Conforme RoHS Oui
Contenu du colis
  • Système d'extension Echo Express SE III Thunderbolt 3-vers-carte PCIe
  • Bloc d'alimentation universelle
  • Cordon secteur
  • Câble Thunderbolt 3 (40Gbps) de 0,5 m.
  • Verrou ThunderLok 3 de connecteur Thunderbolt(7)
  • Documentation

Note : Cartes PCIe vendues séparément



Spécifications sujettes à modifications sans préavis.










Compatibilité Mac

Mac avec ports Thunderbolt 3

Mac avec ports Thunderbolt 2 ou Thunderbolt avec l'Adaptateur Thunderbolt 3 (USB-C) vers Thunderbolt 2 d'Apple

macOS 10.12.1+

Compatibilité Windows

Non certifié pour les ordinateurs Windows actuellement.

Compatibilité carte PCIe

Liste à jour de cartes PCIe sur notre Tableau de compatibilité carte PCIe Thunderbolt


Notes techniques

  1. Notez que les ports à main droite du MacBook Pro (13-inch, Late 2014, quatre ports Thunderbolt 3) limitent la performance PCIe à 20Gbps.
  2. La pleine performance requiert l'utilisation du câble Thunderbolt 3 (40Gbps) inclus, ou d'autres câbles Thunderbolt 3 (40Gbps) ; vérifiez la présence de l'icône Thunderbolt ET le nombre 3 sur le connecteur pour identifier ces câbles.
  3. Un moniteur 4K est directement supporté. Deux moniteurs 4K nécessitent soit un moniteur 4K avec le support du transport multi flux (DP out), ou un adaptateur Thunderbolt 3-vers-Double DisplayPort. Un moniteur 5K requiert l'adaptateur Sonnet Thunderbolt 3-vers-Double DisplayPort.
  4. Le second port Thunderbolt 3 accepte les périphériques Thunderbolt et Thunderbolt 2 sur les Mac en utilisant l'Adaptateur Thunderbolt 3 (USB-C) vers Thunderbolt 2 d'Apple, vendu séparément.
  5. Second Thunderbolt 3 port supports USB 3.1 Gen 1 (5Gb) or Gen 2 (10Gb) devices when connected with proper cable or adapter (sold separately).
  6. L'Echo Express SE III procure également 15 watts d'alimentation pour un portable.
  7. Le ThunderLok 3 est compatible avec tous les câbles Thunderbolt 3 de 0,5 m, mais seulement avec les câbles Thunderbolt 3 20Gbps de 1 ou 2 m.
  8. La compatibilité nécessite l'installation de pilotes intégrant la technologie Thunderbolt, disponible auprès du fabricant de la carte. Vérifiez notre Tableau de compatibilité Thunderbolt des cartes PCIe pour une liste partielle de cartes PCIe compatibles. Vérifiez avec le fabricant de la carte pour les dernières informations de compatibilité Thunderbolt.


Mac LogoWindows Logo PCI Express LogoroHS Logo





Accessories Référence Description
ThunderLok 3 (Pack de 2) Verrou ThunderLok 3 de câble Thunderbolt 3 (Pack de 2) TB3-LOK2 Securise les câbles Thunderbolt 3 de 0,5 m et les câbles Thunderbolt 3 (20Gbps) de 1 ou 2 m. avec les produits compatibles ThunderLok 3
Câble Thunderbolt 3 Câble Thunderbolt 3 (40 Gbps), 0,50 m TCB-TB3-05M Câble Thunderbolt 3 (40Gbps) de 0,5 m
Câble Thunderbolt 3 Câble Thunderbolt 3 (40 Gbps), 1,0 m TCB-TB3-1M Câble Thunderbolt 3 (40Gbps) de 1,0 m
